一、產品概述:
平板離心機一般轉數低,分離精度不高,通常將其規劃為粗分型設備,適合於含固量較大,澄清液體澄明度要求不高的物料。平板離心機通常作為高速管式分離機或碟式分離機的前置處理設備。
依據工作原理的不同,可分為沉降式離心機和過濾式離心機,在此介紹平板沉降離心機。
二、工作原理
平板沉降離心機是人工上部卸料、間歇操作的設備。從影片中可知:
1.在離心機到達標準轉速後,在上蓋的進料口進料,物料碰撞到轉鼓錐,平均四散到轉鼓壁上。
2.在高速分離下,物料分層,比重大的固體或液體沉澱至無孔轉鼓的內壁,液體層在固體餅外側。分離時間越久,液體越澄清。
3.當液體的澄清度符合標準,手動轉撇液管,讓撇液管向內汲取液體,直到汲取完畢。
4.停機後,撇液管無法汲取到的液體會從底部流出,人工刮除沉渣固體。
5.可以另配在線清洗。
平板沉降離心機適合做食品的固液分離,容易沉降,如優格;或者濾布不容易捕捉到物料,如砷化鎵。
作為離心分離機,價格比起其他機型優惠。
想要了解物料是否適合平板沉降離心機,點選物料訊息表填寫物料訊息,業務會盡快與您聯繫。
要知道填寫物料訊息表的原因,這篇:如何選擇適合的分離/過濾設備呢? 首先要讓我們了解物料訊息
該設備有測試機,若要了解其他測試設備,點選:擔心設備不符合物料分離狀況怎麼辦? 有八種測試機為您提供測試,滿足分離需求。
三、主要特點
1.設計結構合理,有效消除衛生死角,結構件圓滑,表面經拋光處理,外部結構件、緊固件和轉鼓都採用不鏽鋼製造。外殼為翻蓋式,可對離心機外殼與轉鼓夾層空間進行徹底清洗。
2.機座與機殼為整體焊接結構,承載強度高。
3.機座為平板式結構,降低機器重心,安裝空間更小,平板式機座又可作為操作平台,操作起來更方便。
4.配置液態阻尼減震器,更有效消除震動,簡化日常保養。
5.外殼翻蓋,設置進料管、洗滌管、觀察鏡、照明孔。配置在線清洗系統(噴淋系統),對離心機外內壁、轉鼓內外表面、集液槽表面等離心機內部不可見部位進行清洗,保證潔淨度要求,符合GMP規範。
6.通用性強,適用範圍廣,如食品固液分離。既可用於固相為顆粒狀的懸浮液分離,也可用於纖維狀物料的分離。
7.採用變頻器啟動,啟動平穩,分離因數可調。非接觸式能耗制動系統,防靜電皮帶傳動,機體密閉結構,密封件採用矽橡膠或氟橡膠。可實現密閉防爆要求,適合有毒和易燃、易爆場合。
8.配置氮氣保護系統,保證離心機內腔與外部空氣隔離。
9.晶粒不易破碎。
10.PSZ離心機採用直聯防爆電機,消除帶傳動可能帶來的摩擦粉塵;同時由於電機安裝於機器底部,離心機佔地面積更小。以上配置有化工和製藥用之分,可視具體要求選配,以達到技術經濟性要求。
四、標準配備
1.結構:外殼配置翻蓋及進料管、洗滌管、觀察鏡、排氣口、照明孔;密壁結構、轉鼓、外殼及翻蓋等部件為不鏽鋼(SUS304)製造。
2.所有緊固件為不鏽鋼件。
3.傳動與制動:普通電機(或防爆電機)+摩擦式自動離合器(或磨擦式手動制動裝置)。PBZ採用直聯防爆電機、變頻器控制。
4.阻尼減震器。
五、選配裝置
1.電控裝置(電控箱)。
2.在線清洗系統。
3.氮氣保護系統。
4.依據分離物料的防腐要求採用相應的不鏽鋼材料(SUS304、316、321等)或鈦材。與物料接觸部分的表面襯橡膠、襯塑(PE)、襯四氟(Halar Ectfe)。
5.過震動保護裝置。
6.現場防爆按鈕。
7.傳動與制動:防爆電機(或普通電機)+變頻器+能耗制動。型號 |
PSC-300-NC
(測試機)
|
PSC-450-NC | PSC-600-NC |
PSC-600-NC
(高速)
|
PSC-800-NC |
PSC-800-NC
(高速)
|
PSC-1000-NC | PSC-1200-NC | |
轉鼓 | 直徑mm | 300 | 450 | 600 | 565 | 800 | 800 | 1000 | 1200 |
高度mm | 180 | 300 | 315 | 300 | 415 | 415 | 420 | 450 | |
最大裝料量kg | 10 | 30 | 100 | 40 | 135 | 135 | 200 | 400 | |
工作容積L | 7.5 | 20 | 45 | 35 | 90 | 90 | 140 | 280 | |
轉速r/min | 2500 | 2500 | 2500 | 3000 | 1500 | 1800 | 1080 | 970 | |
最大分離因素g | 1500 | 1600 | 2000 | 2800 | 1000 | 1500 | 640 | 630 | |
電機功率kw | 1.8 | 2.6 | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
外型尺寸mm | 650x650x620 | 800x800x1000 | 1100x1100x1000 | 1300x1300x1220 | 1400x1400x1200 | 1400x1400x1200 | 1920x1500x1200 | 2400x1650x1300 | |
機器重量kg | 200 | 380 | 650 | 1000 | 1300 | 1500 | 1600 | 3500 |
廣泛用於生物化學、精細化工、醫藥製藥、食品、輕工等行業。例如:石膏、硫胺、芒硝、硫酸鐵、硫酸銅、硫酸鎳、氯化鉀、醋酸、硼砂、蘇打、橡膠添加劑,染料、塑膠原料,肥皂、油脂、各種樹脂、食鹽、味精、食品添加劑、澱粉制糖、維生素、抗生素、除草劑、驅蟲劑、銅、鋅、鋁等礦粉脫水等。

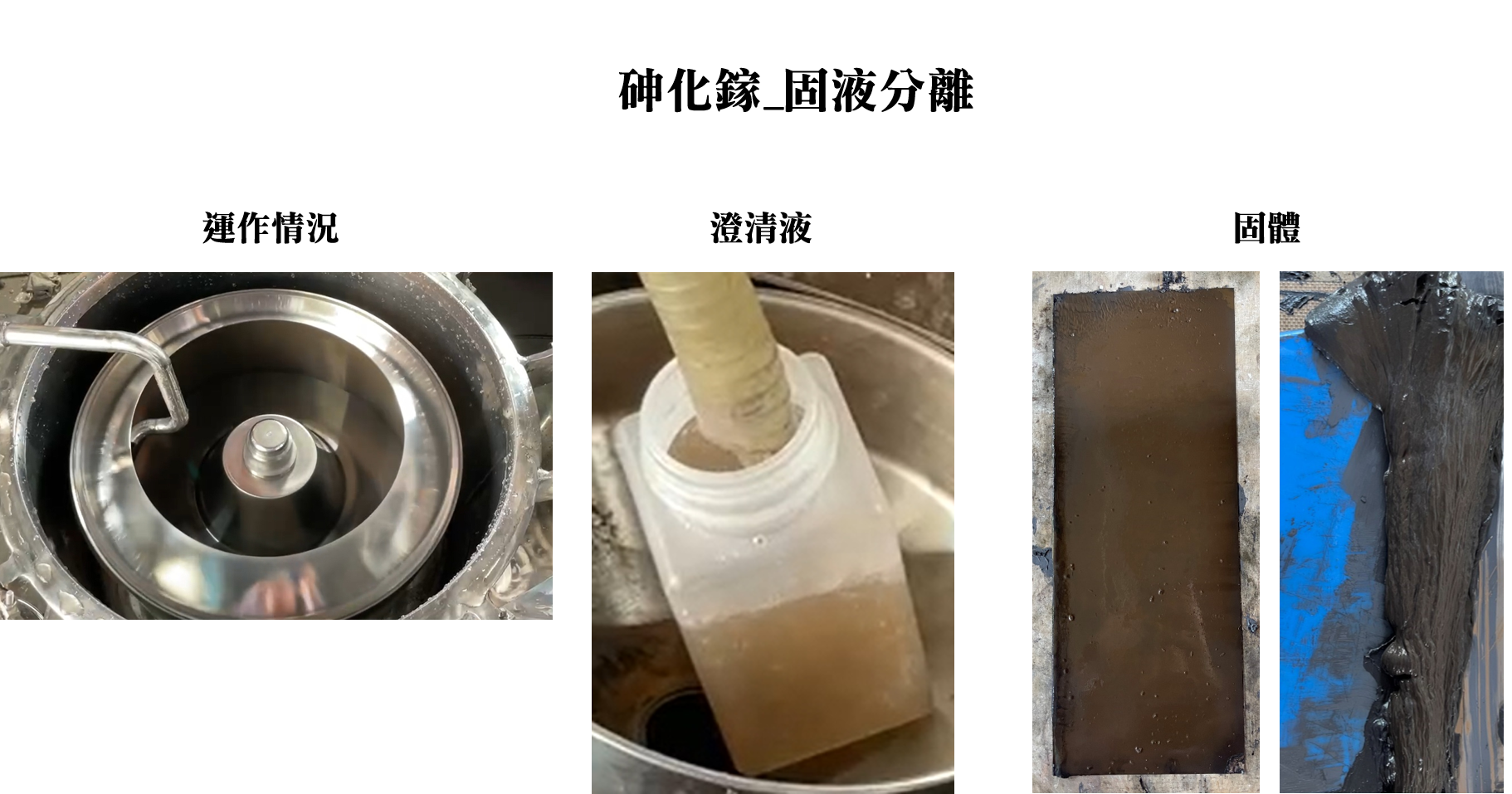

實機運作
