  • 平板過濾離心機內觀
  • 平板過濾離心機內觀濾布
  • 平板過濾離心機外觀

平板過濾離心機

型號 : PS
  • 平板過濾離心機型錄


  • 產品敘述
  • 規格
  • 實績案例

一、產品概述

平板離心機一般轉數低,分離精度不高,通常將其規劃為粗分型設備,適合於含固量較大,澄清液體澄明度要求不高的物料。

平板離心機通常作為高速管式分離機或碟式分離機的前置處理設備。依據工作原理的不同,可分為沉降式離心機和過濾式離心機,在此介紹平板過濾離心機。


二、工作原理

平板過濾離心機是人工上部卸料、間歇操作的離心機,是常見的工業用脫水機。電機通過傳動系統帶動轉鼓繞主軸軸心迥轉,形成離心力場。

被分離的懸浮液從頂部加料管進入轉鼓,落在布料盤上,在離心力的作用下,流向轉鼓壁,液相經轉鼓壁上的濾網與濾孔拋向殼空間,彙集在底盤內,經排液管排出,而固相存留在濾布的內側,類似於脫水機。

停機後,人工拿起濾布排渣。若需洗滌,則洗滌水通過滌管加入洗滌。

固液分離

三、主要特點

1.設計結構合理,有效消除衛生死角,結構件圓滑,表面經拋光處理,外部結構件、緊固件和轉鼓都採用不鏽鋼製造。外殼為翻蓋式,可對離心機外殼與轉鼓夾層空間進行徹底清洗。

2.機座與機殼為整體焊接結構,承載強度高。

3.機座為平板式結構,降低機器重心,安裝空間更小,平板式機座又可作為操作平台,操作起來更方便。

4.配置液態阻尼減震器,更有效消除震動,簡化日常保養。

5.外殼翻蓋,設置進料管、洗滌管、觀察鏡、照明孔。配置在線清洗系統(噴淋系統),對離心機外內壁、轉鼓內外表面、集液槽表面等離心機內部不可見部位進行清洗,保證潔淨度要求,符合GMP規範。

6.通用性強,適用範圍廣,如化工分離。既可用於固相為顆粒狀的懸浮液分離,也可用於纖維狀物料的分離。

7.採用變頻器啟動,啟動平穩,分離因數可調。非接觸式能耗制動系統,防靜電皮帶傳動,機體密閉結構,密封件採用矽橡膠或氟橡膠。可實現密閉防爆要求,適合有毒和易燃、易爆場合。

8.配置氮氣保護系統,保證離心機內腔與外部空氣隔離。

9.晶粒不易破碎。

10.PSZ離心機採用直聯防爆電機,消除帶傳動可能帶來的摩擦粉塵;同時由於電機安裝於機器底部,離心機佔地面積更小。以上配置有化工和製藥用之分,可視具體要求選配,以達到技術經濟性要求。



四、標準配備

1.結構:外殼配置翻蓋及進料管、洗滌管、觀察鏡、排氣口、照明孔;密壁結構、轉鼓、外殼及翻蓋等部件為不鏽鋼(SUS304)製造。

2.所有緊固件為不鏽鋼件。

3.傳動與制動:普通電機(或防爆電機)+摩擦式自動離合器(或磨擦式手動制動裝)。PBZ採用直聯防爆電機、變頻器控制。

4.阻尼減震器。



五、選配裝置
1.電控裝置(電控箱)。

2.在線清洗系統。

3.氮氣保護系統。

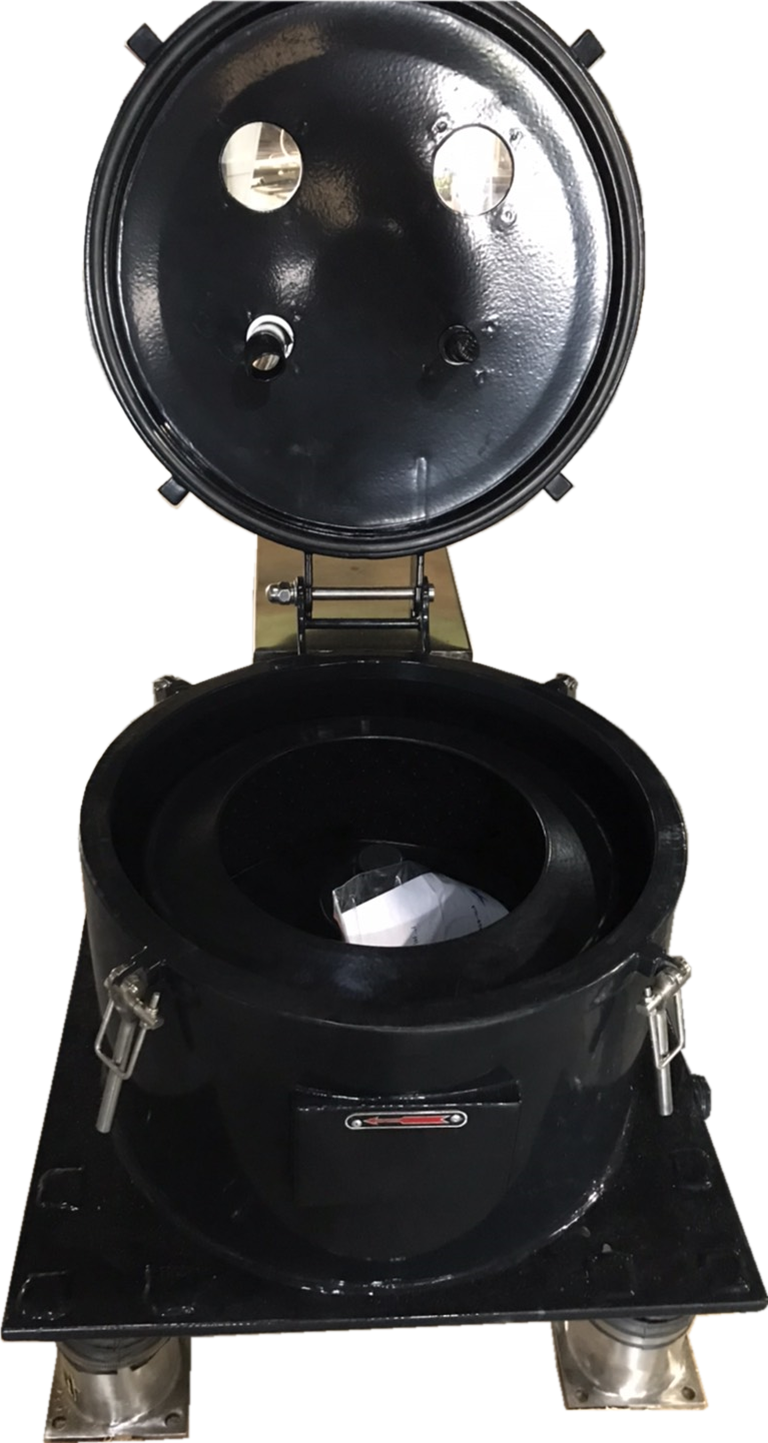

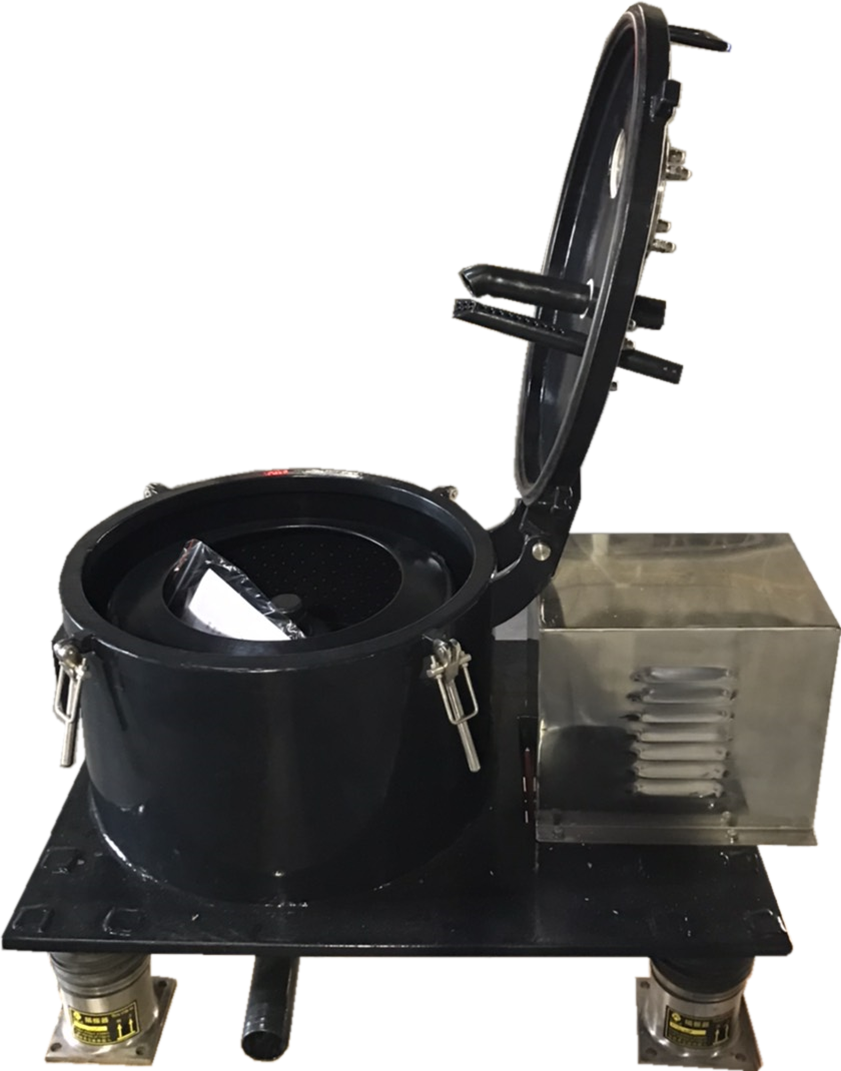

4.依據分離物料的防腐要求採用相應的不鏽鋼材料(SUS304、316、316L、321等)或鈦材。與物料接觸部分的表面襯橡膠、襯塑(PE)、襯四氟(Halar Ectfe)。

5.過震動保護裝置。

6.現場防爆按鈕。

7.傳動與制動:防爆電機(或普通電機)+變頻器+能耗制動。



型 號

PS - 450

PS - 600

PS - 800

PS - 1000

PS - 1200

轉鼓

直徑mm

450

600

800

1000

1200

高度mm

245

315

400

420

500

最大裝料量kg

30

100

135

200

420

工作容積L

21

45

95

140

270

轉速r/min

2000

1440

1200

1080

960

最大分離因素g

1008

697

640

640

645

電機功率kw

2.2

4.0

5.5

7.5

15.0

外型尺寸mm

1000x750x780

1450x1150x1080

1650x1280x1060

2000x1600x1100

2100x1600x1500

機器重量kg

180

800

1200

1600

3000

廣泛用於生物化學、精細化工、醫藥製藥、食品、輕工等行業。例如:石膏、硫胺、芒硝、硫酸鐵、硫酸銅、硫酸鎳、氯化鉀、醋酸、硼砂、蘇打、橡膠添加劑,染料、塑膠原料,肥皂、油脂、各種樹脂、食鹽、味精、食品添加劑、澱粉制糖、維生素、抗生素、除草劑、驅蟲劑、銅、鋅、鋁等礦粉脫水等。


實機運作

1.活性碳

2.含油活性碳和矽藻土
