高速管式分離機
一、設備介紹
針對固體顆粒微小、比重差非常接近的固液兩相、固液液三相分離，是製藥、食品、化工、生物製品、飲料製品等多個行業選擇的設備。
依據高速管式分離機的功能，把管式分離機分為澄清型（GQ）與分離型（GF）兩種：
GQ—澄清型：主要功能是處理液體與固體兩相分離，分離各種難於分離的懸浮液，特別是適合於固體比例約1-3%、粘度大、固相顆粒直徑大於0.5微米、固液比重大於0.02，通常作為生物科技用離心機。
GF—分離型：主要分離各種難分離的乳濁液，特別適用於二相密度差甚微的液、液分離（密度差大於0.1%），以及含有少量雜質(小於0.02)的液、液、固三相分離。也就是說，當如何油水分離，該設備能妥善分離。
依據設備應用範圍不同及設備操作形式的不同，高速管式分離機還可以分為通用型、特種專用型（實驗室型、中藥澄清型、血液分離型、菌體分離型、生物柴油型）、防爆型、全密閉防爆型、冷卻型、搖擺型、開門型。
二、結構及工作原理
高速管式分離機由機身、傳動裝置、轉鼓、集液盤、進液軸承座組成，是離心分離機的設備。
轉鼓上部是撓性主軸，下部是阻尼浮動軸承，主軸由聯接座及緩衝器與被動輪聯接，電動機通過主動輪、漲緊輪將動力傳送給被動輪、從而使鼓繞自身軸線高速旋轉，形成強大的心理力場。
1.物料由底部進液口射入，離心力迫使料液沿轉鼓內壁向上流動，且因料液不同組分的密度差而分層。
2.密度大的固形物及微粒逐漸沉積在轉鼓內壁形成沉渣層，從底部往上累積。
3.GQ型：澄清後的液相流動到轉鼓上部的排液口經集液盤收集後排出。
4.GF型：密度大的液相在轉鼓內形成外環，這就是重液；密度小的液相形成內環，這就是輕液。重液和輕液流動到轉鼓上部各自的排液口排出。
5.轉鼓內固體沒有滿的時候，可以持續進料。當發現出液口的液體從澄清變混濁時，代表轉鼓內固體已滿，需要停機，人工取渣。
想要了解物料是否適合高速管式分離機，點選物料訊息表填寫物料訊息，業務會盡快與您聯繫。
要知道填寫物料訊息表的原因，這篇：如何選擇適合的分離/過濾設備呢? 首先要讓我們了解物料訊息
該設備有測試機，若要了解其他測試設備，點選：擔心設備不符合物料分離狀況怎麼辦? 有八種測試機為您提供測試，滿足分離需求。
還要了解更多管式離心機，點選：常見問題
|
型 號 |
GF/GQ75(測試機) |
GF/GQ105 |
GF/GQ125 |
GF/GQ150 |
|
轉鼓直徑mm |
75 |
105 |
125 |
142 |
|
轉鼓轉速r/min |
19000 |
16300 |
15000 |
13400 |
|
轉鼓容積L |
2.2 |
6 |
8 |
10 |
| 轉鼓淨重kg | 9.5 | 21.5 | 26 | 31 |
|
分離因素g |
15200 |
15620 |
15750 |
14300 |
|
通過能力L/h |
600 |
1200 |
1500 |
2500 |
|
電機功率kw |
1.5 |
2.2 |
3.0 |
3.0 |
|
機器重量kg |
300 |
570 |
610 |
665 |
|
外型尺寸mm |
760x450x1120 |
840x500x1600 |
900x550x1600 |
1020x600x1600 |
動植物行業中的提取分離：分離過程直接影響中藥材（含植物提取，動物提取）終端產品品質。提取液中的一些多糖、蛋白、果膠、皂甙以及一些採用過濾工藝無法去除的不溶性流體雜質，還有提取過程中殘留的細微顆粒等等，都可以應用管式分離機進行分離。
食品行業：食用醋，調味品，油品的精製，果汁飲料中的纖維、果膠、不溶性蛋白、殘留果肉等雜質的去除，雞精的分離、晶鹽脫鹵、制糖脫蜜、保健酒除雜、酵母的分離等多種物料。
血液製品：可應用於人、雞、豬、牛、羊等多種血液的血漿與血細胞的分離。可用於製備血漿（血球）蛋白粉、白蛋白、血紅素、凝血酶、SOD等。
生物製藥：應用於疫苗製備、菌體分離。如：狂犬疫苗、百白破疫苗、肺炎疫苗、大腸桿菌、芽胞桿菌、孢子菌、乳酸菌等。
實機運作
GQ澄清型_固液分離

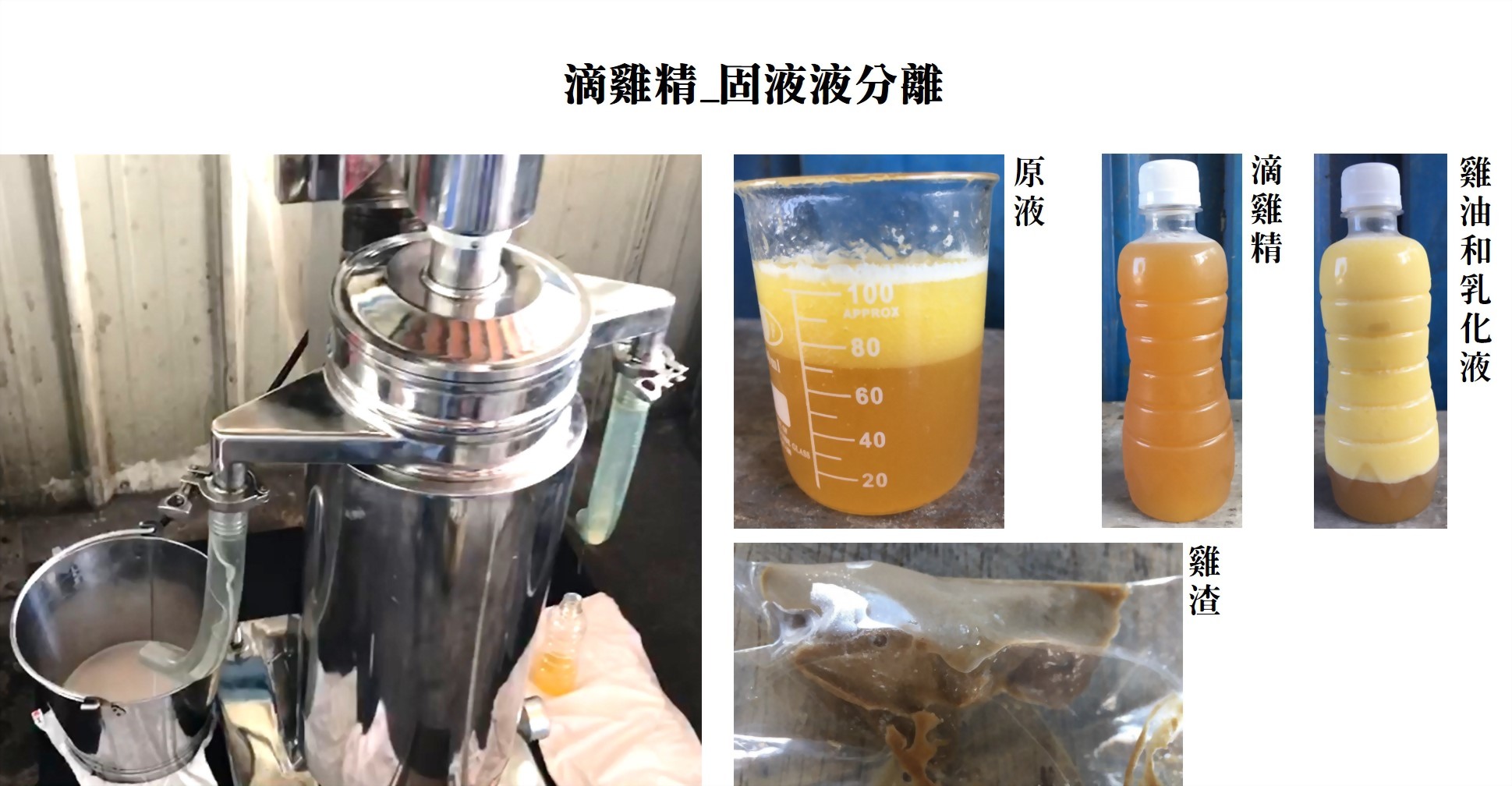

GF分離型_油水渣分離
