一、產品說明

碟式分離機也稱為碟式離心機，效率高、產量大、自動化先進的設備。適合含固量約1-5%且粒徑為0.5-500μm的懸浮液，比重差較小的互不相容的液體分離，是製藥、食品、化工、生物製品、飲料製品、生技固液分離等多個行業必備設備。

依據碟式分離機的自動化控制程度，碟式分離機可分為人工排渣式碟片分離機(DRY)和自動排渣式碟片分離機(DHC)兩種，同時在自動排渣式碟片分離機中依據排渣方式的不同，可分為手動自動排渣碟片分離機，也可稱為半自動排渣碟片分離機，另一種由P L C系統完全控制的碟片分離機稱為全自動排渣碟片式分離機，按照內部排渣的方式有噴嘴排渣分離機與環閥排渣分離機。

二、工作原理

1.兩相的固液分離

作為固液分離機，在離心力作用下，固形物沉積到轉鼓壁上，通過PLC的控制將固形物和少量的液體排出機外。輕液相沿碟片外錐面向軸心流動至上部經輕液向心泵，由輕液口排出機外。達到固形物與輕液相的分離目的。

2.三相的固液液分離

作為油水分離裝置，在離心力作用下，固相物沉向轉鼓內壁形成沉渣，輕液沿錐形碟片外錐面向軸心流動至上部經輕液向心泵，由輕液出口排出，重液沿碟片內錐面趨向鼓壁，然後向上流經重液向心泵由重液出口排出，達到重液與輕液的分離。

想要了解物料是否適合碟式離心機，點選物料訊息表填寫物料訊息，業務會盡快與您聯繫。

要知道填寫物料訊息表的原因，這篇：如何選擇適合的分離/過濾設備呢? 首先要讓我們了解物料訊息

該設備有測試機，若要了解其他測試設備，點選：擔心設備不符合物料分離狀況怎麼辦? 有八種測試機為您提供測試，滿足分離需求。

還要了解更多碟式離心機，點選：常見問題

三、產品特點

1.轉鼓經過精確的動平衡校驗，工作時運轉平穩、振動小、噪音低

2.所有與物料接觸的零部件均採用不鏽鋼材料製造，可有效地減少分離物料的腐蝕作用，並符合食品衛生要求。

3.配有靜止的輕重相出料向心泵，分離後的輕重兩相物料分別由轉鼓頂部的輕重相向心泵輸出，其中輕相進入下道工藝。

4.動力傳遞採用液力偶合器和一對螺旋增速齒輪，利用液體來傳遞動力，既增速平穩又能進行超載保護。

5.配有自動控制櫃，由工業電腦和機器超載自動保護器等組成，自動化程度高，對工藝調整的適應性強、調節方便，並可大大降低工人的操作強度。

四、主要結構概況

碟式離心機主要由進出口裝置、轉鼓、機蓋、立軸、橫軸、機座、電機和自動控制箱等組成。

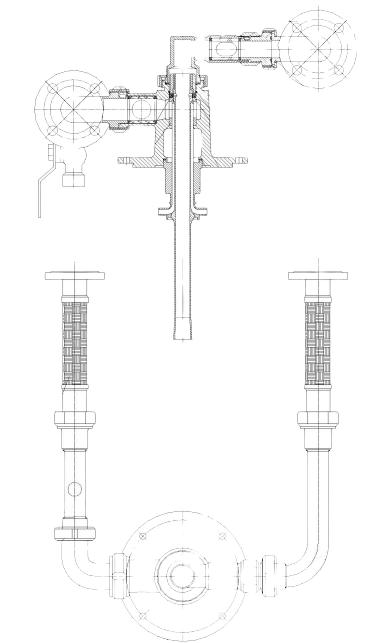

1.進出口裝置

進出口裝置除了可以直觀的看到分離前後的液體狀況外，同時也可通過調節該裝置上的流量調節閥，來調節分離效果。其位於機蓋的上部安裝有取樣裝置，通過取樣化驗來達到最佳的結果。

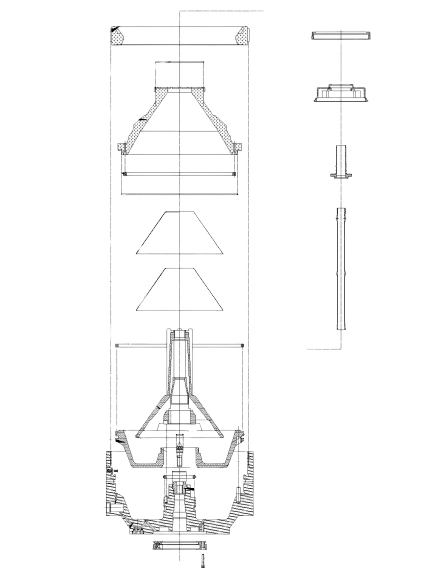

2.轉鼓

轉鼓是完成物料分離過程並高速旋轉部件，是本機的心臟部分。其通過高精度的錐度配合與立軸相連，獲得動力。轉鼓部分的零件均有出廠編號，不得互換。碟片組按編號順序安裝在分配器上由碟片壓蓋將碟片壓蓋和轉鼓蓋壓緊在轉鼓體上。注意各零件的相位標記必須對齊，以保證出廠前的平衡不被破壞，否則不得啟動設備。

3.立軸

立軸是傳遞動力，並裝有增速齒輪（小螺旋齒輪）且高速旋轉部件。因為軸向和徑向均為彈性支承，所以可通過調節立軸的升降高度，使得轉鼓與向心泵、轉鼓與進水罩獲得工作位置。立軸的高度在出廠前均已調整好並鎖定，在無我廠專業人員指導下，不允許隨意調節立軸高度。立軸上的軸承均為高精度進口軸承，不允許用普通軸承替代。

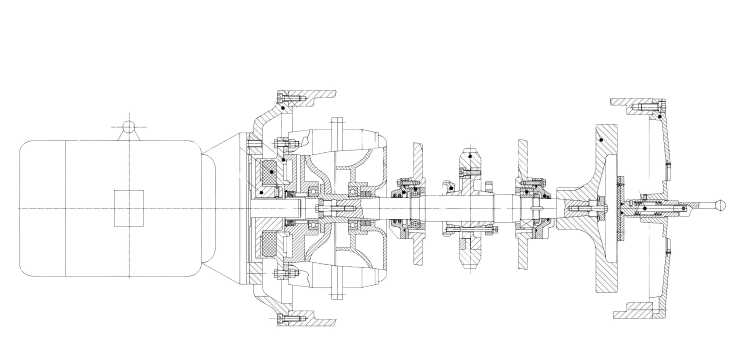

4.橫軸

橫軸是將電機的動力傳遞到立軸和轉鼓的主要部件。由電機、聯軸器、液力偶合器、傳動軸、大螺旋齒輪和刹車輪等零件組成。其結構緊湊，運轉平穩。採用液力偶合器傳動，同時起到超載保護作用。大螺旋齒輪在運轉過程中連續不斷地將潤滑油飛濺到各傳動軸承，使所有軸承得到很好的潤滑作用。

刹車裝置是用於機器在停車時能快速地通過機器的共振轉速區域，減少停車時間，避免了機器因共振引起的損壞。

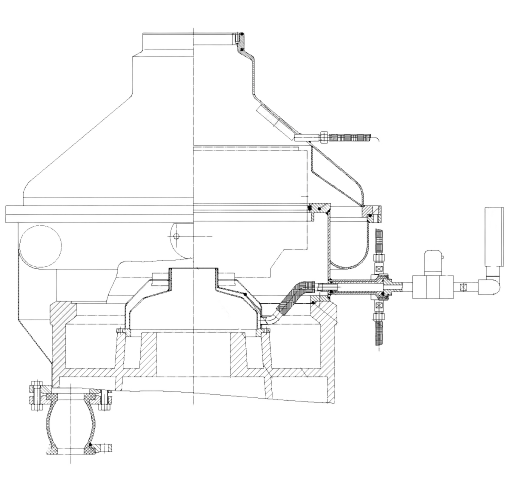

5.機蓋

機蓋是連接機身和進出口裝置的部件，由上蓋、下蓋和進水罩等部件組成。上蓋頂部的調整墊片用來調節向心泵的高度，確保向心泵處於位置，並且使得高速旋轉的轉鼓部件和向心泵絕不會擦碰，損壞零件。該高度在出廠前均已嚴格調節正確，一般用戶無須變動。除非檢修立軸時可能調整。

下蓋主要作為排渣通道，並設計有專用於裝拆小活塞、閥體的通孔，作為檢修小活塞、閥體的密封情況以及更換密封圈時使用。無需將整體轉鼓拆卸。注意在每次裝、拆過程中必須將零件表面清理乾淨，均勻塗上潤滑油，防止損壞密封圈。

6.操作水管路

進水罩是用來分配操作水的不銹鋼焊接殼體，通過與其連接的三隻電磁閥（該電磁閥由PLC可編程式控制器控制）的動作，使分離機工作過程中能根據不同品質的油獲得不同的分離、排渣時間。能大程度地滿足不同原料油的要求，並取得較好的分離效果。

7、自動控制儀

自動控制儀由PLC控制器、顯示器和控制箱組成，其原理和操作說明請閱讀自動控制儀說明書。

可依據客戶物料的不同，工藝的不同，單獨設計，製造符合客戶需要的分離機。

乳品分離機：用於牛奶脫脂或牛奶澄清(除去固體雜質)，大型的分離機用於工業生產，電力驅動，排渣方式為人工排渣或環閥渣。

礦物油水分離機：用於燃料油、柴油、潤滑油及變壓器油等礦物油除去水份及機械雜質，也可以分離類似乳濁液。

植物油水分離機：用於植物油的加工精製。

動物油水分離機：在肉類加工中用於精煉動物油脂，或在水產加工中用於魚油濃縮分離等。

酵母分離機：用於濃縮酵母，噴嘴排渣。

澱粉分離機 ：用於澱粉去除蛋白質以及澱粉的濃縮，噴嘴排渣。

羊毛脂分離機：毛紡行業用來以羊毛洗滌水中提取毛脂，噴嘴排渣。

製藥分離機：在製藥行業中用於抗生素、維生素等的提取，也適用於製藥及化工生產中的固-液-液三相混合物的分離。

啤酒分離機：用於啤酒、麥芽汁及其它飲料的澄清。

膠乳分離機：用於橡膠乳的濃縮和清除橡膠乳中的雜質。

油漆分離機：用於分離塗料中的雜質，提高塗料的質量。

藻類分離機：用於藻類濃縮，噴嘴排渣。

實機運作

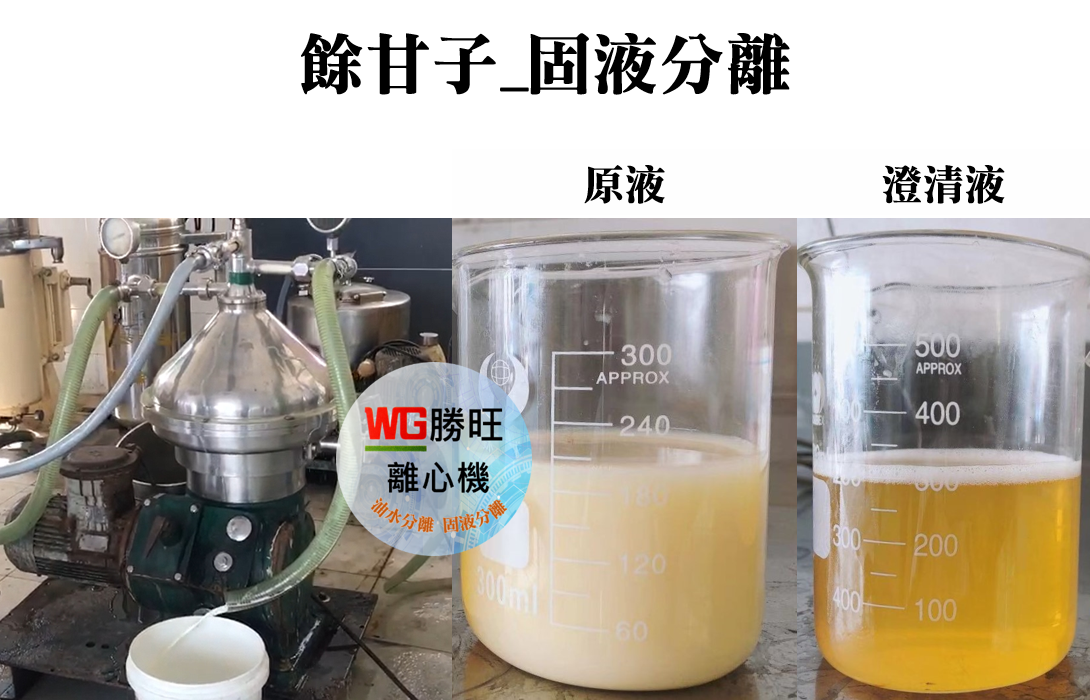

兩相碟式離心機_固液分離

1.石墨烯

2.餘甘子

3.枯草芽孢桿菌

4.發酵液

5.氫氧化鋁

6.發酵液2

7.染劑發酵液

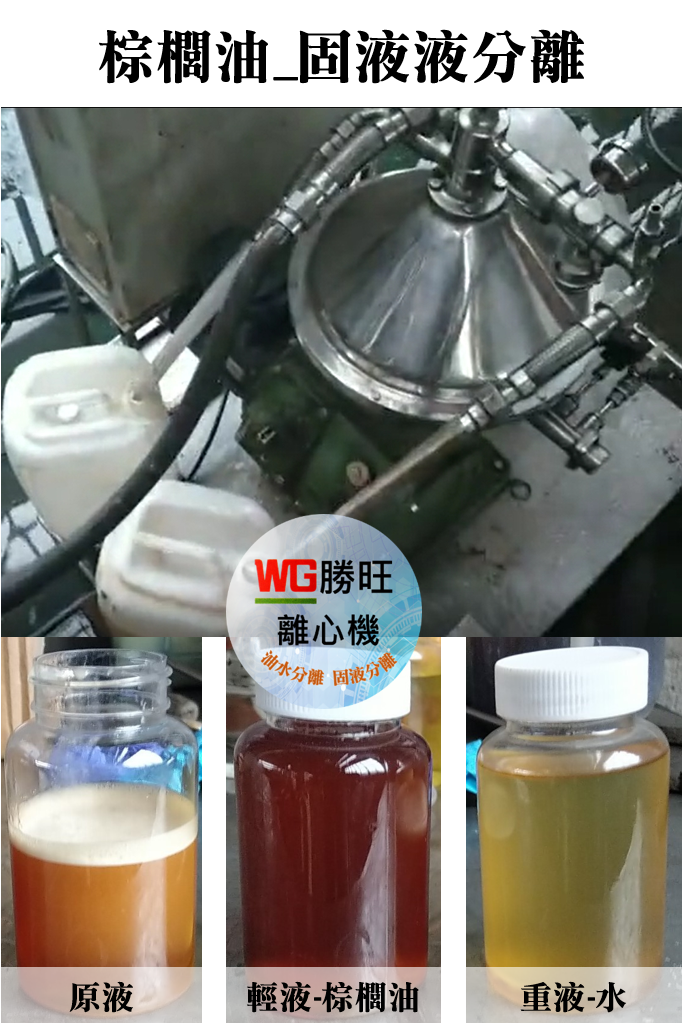

三相碟式離心機_油水渣分離

1.乳製品Ⅰ

2.乳製品Ⅱ

3.棕櫚油
