空間受限的CNC水箱除油對策：氣動式油水分離機如何突破窄小空間限制？

製程背景

在精密機械加工、模具製造與零件銑削的車間產線中，CNC工具機底部都配備有專用的冷卻切削液水箱。切削液在沖刷刀具與工件、提供降溫與潤滑後，會順著機台管路回流至底部的循環水箱中，並透過泵浦重複抽回產線循環使用。這是確保加工精度與刀具壽命的基本製程。

製程問題

然而，在工具機的日常運作中，機台內部的滑道油、液壓油（即滑道漏油）會持續滴落並混入切削液水箱。當廠房面臨高密度排程，或初期建置時水箱空間極度受限時，現場常面臨以下棘手的維護痛點：

• 安裝空間窄小，傳統設備無法容納：許多 CNC 機台底部的外觀結構緊湊，水箱上方或旁側的維護空間極其狹窄，市面上常見的圓盤式、刮油帶式油水分離機因主機體積龐大、或需要佔用較寬敞的槽面寬度，根本無法順利安裝。

• 浮油死角導致發臭腐敗：由於水箱死角多且無法安裝除油設備，表面的漏油層會迅速隔絕空氣。這讓缺氧繁殖的厭氧菌大肆滋生，導致切削液變質、發黑、散發嚴重惡臭，大幅縮短切削液的使用壽命。

• 耗損刀具與增加停機成本：無法及時清除的雜油會隨切削液循環抽回加工區，進而大幅降低冷卻液的潤滑與散熱效能，導致加工表面光潔度變差、刀具耗損加快，工廠更被迫頻繁停機全槽清洗更換切削液，大幅增加了耗材與人工維護成本。

解決方案

針對CNC水箱位置窄小、傳統除油設備無用武之地的現場痛點，導入勝旺實業的「氣動式油水分離機」是兼顧空間效益與精準去油的突破性方案。

本方案在硬體架構與空間調配上具備以下核心優勢：

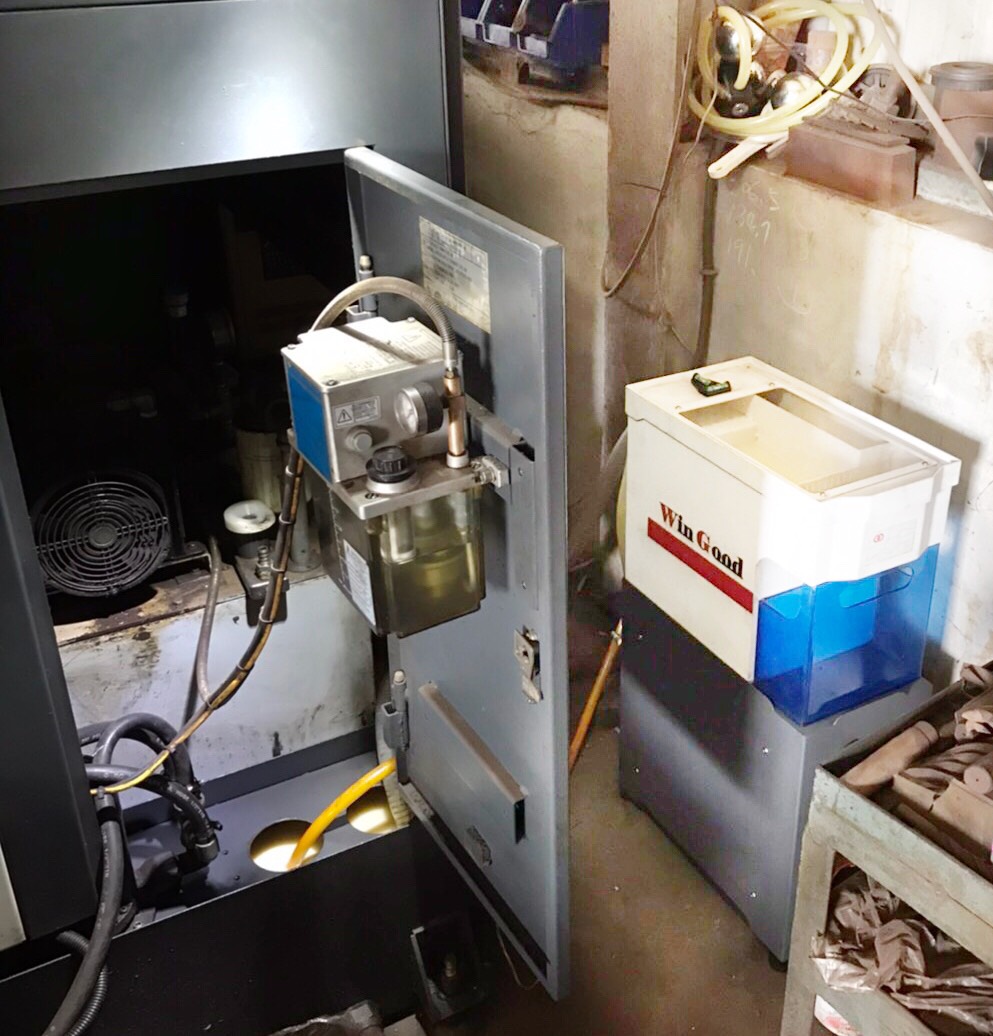

• 分離主機與汲取點完全分離：本設備打破了「整台機器必須架在水箱正上方」的空間限制。主機箱體積精巧，不需牆面鑽孔吊掛，可直接靈活擺放在水箱旁的地面、或是機台旁邊的檯面與桌面，與水箱之間僅以柔性軟管連接，將佔用空間降至最低。

• 水箱只需開小洞即可投放：水箱表面不需要寬敞的作業面，現場只需在狹窄的水箱上方蓋板開一個極小的孔洞（或利用既有點檢孔），將專利浮球汲取器投入水箱即可。浮球能主動隨液位起伏、全自動捕捉表層的雜油，完美解決窄小空間的安裝難題。

• 溫和氣動抽吸、不二度乳化：設備採用純氣動隔膜泵驅動，輸送過程柔和、無高速剪切力，能防止油水發生化學性二度乳化，從源頭確保物理沉降的高分離率。

設備規格：查看氣動式油水分離機詳細介紹

製程流程

現場只要提供 2~6 kg/cm² 的產線既有空壓源，混合液便會遵循以下微觀的物理路徑，高效完成無人化全自動分流處理：

1.前端雜質攔截（工廠既有防護）：冷卻液回流時，須先經過水箱自帶的鐵屑隔柵或濾網藍，將粗大的鐵屑、鋁屑等加工碎渣先行阻隔，確保進入油水分離系統的液體無粗大異物。

2.窄小開孔、自適應浮球汲取：在窄小水箱上方開個小洞投放專利浮球，不論工具機運轉時內部液位如何高低起伏，浮球吸口皆能自動錨定在最表層，順暢將富含漏油的冷卻液吸出。

3.流速驟降與聚結沉降（二次油水分離）：混合液被溫和輸送至擺放在地面或桌面的分離主機箱內，通過內部特殊規劃的擋板。此時流體流速驟降，高比重的水性切削液向下沉降，低比重的滑道油、防鏽油則在擋板表面迅速聚結、上浮。

4.雙向分流與重力排液：

• 乾淨切削液迴流：位於分離槽下層、已去除雜油的切削液，流經機內濾芯精準攔截更細小微粒後，順著迴流管路靠重力自動流回原 CNC 水箱內。

• 更純廢油溢流排放：積聚在頂層的高純度廢油，達到溢流高度後，順著專用排油管排入外部收集桶。

處理效果

• 完美克服空間限制：成功解決傳統圓盤式或刮油帶式設備受限於空間無法安裝的困境，設備不佔用槽面，擺放在地盤或桌面即可讓窄小水箱也享有自動除油的便利。

• 延長切削液壽命、降低物料成本：24 小時不間斷移除表面油膜，破壞厭氧菌生存環境，徹底根除冷卻液發臭腐敗的根源，使客戶能減少更換切削液的頻率，直接降低耗材採購成本。

• 排放高純度廢油、更利於回收：經主機內二次物理沉降分離後，排出的廢油純度高、含水量極低，不僅減輕後段廢水系統的負擔，更利於後續委外資源化回收。

實務問答 (FAQ)

Q1：既然是要在窄小水箱上方開小洞放浮球，那加工掉落的細小鐵屑會不會隨之吸入、損壞油水分離機內部？

A1：會的。本設備專職於物理沉降式的「油水分離」，機身內部並無配備大容量的實體粗濾網籃。

雖然氣動隔膜泵自身對微細顆粒具有不錯的通过能力，但如果放任大量的粗大鐵屑、鋁屑直接進入分離機內部，會沉積在擋板流道中，導致管路快速堵塞或加速濾芯飽和損壞。因此，雖然水箱處於窄小空間，前端的垃圾過濾機制（如廠商既有的機台鐵屑濾網、攔截格柵）仍必須維持正常運作，先將粗大垃圾排除，才能確保除油設備長久穩定運轉。

Q2：如果設備是擺放在地面或桌面，主機箱最多可以拉到多遠的地方放置？

A2：本設備採用動力充足的氣動隔膜泵，具有優異的自吸能力與推力揚程。在標準配置下，主機箱體通常可以擺放在距離水箱吸口數公尺（例如 3 到 5 公尺內）的地面、通道旁或桌面死角上，只要確保中間的連接軟管沒有劇烈折管或過度擠壓即可。這種「吸口與主機分離、擺放彈性高」的設計，正是它能解決窄小空間安裝難題的關鍵。

Q3：這台氣動分離機維護會很麻煩嗎？有沒有什麼常態性耗材?

A3：維護頻率極低，且幾乎無常態性消耗品。

由於全機採用純氣動控制，內部沒有馬達、皮帶、刮油盤或繁複的機械齒輪等易磨損耗件。日常維護時，操作人員通常只需要定時巡視、清理前端廠商自備的垃圾粗濾網，並在每隔數個月至半年左右，打開分離機頂蓋，將內部沉積下來的極細微粉塵、泥沙用清水稍微沖洗即可，非常省時省力。

延伸應用

勝旺氣動式油水分離機憑藉隨插即用、耐用度高、擺放配置極具彈性的優勢，在各類金屬加工與廢水預處理領域皆有廣泛的實績：

• CNC水箱2、切削液油水集中槽：不論是單台銑床/車床的獨立小水箱，或是全廠區綜合切削液的中央集中回水槽，皆能靈活對接除油。

• 金屬表面處理脫脂槽1、脫脂槽2：在塗裝、電鍍工序前端的清洗脫脂槽中，即時撈除洗劑表面的游離油脂，防止工件二次污染，維持脫脂劑效能。

• 廚餘油水處理：自動汲取廚餘靜置槽表面的植物性及動物性脂肪，避免地下管線堵塞。

物料測試與專業技術評估

我們備有氣動式油水分離機實物測試機，歡迎預約進行帶料實測！我們提供以下專業對接與規劃服務

1.填寫物料資訊表：我們的技術團隊將根據您的工具機品牌型號、單機水箱狹窄處的實際尺寸、預估單日廢油水量以及現場的空壓配置，由技術專員提供初步的技術評估，協助您挑選最適合案場空間與擺放位置的設備型號。

2.預約實機分離測試：歡迎攜帶您的現場切削液廢油水原液（須預先透過網袋排除粗大鐵屑垃圾）至我們廠內。我們將利用測試機為您現場親自操作「氣動抽吸與物理沉降」的除油流程，現場評估分離速度、排出的廢油純度與切削液重回澄澈的效果，讓您在採購前確認實績。
