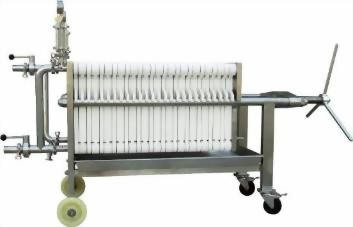

不鏽鋼多層版框壓濾機
一、設備介紹
不銹鋼板框過濾機，整機的過濾部分由濾板和濾框交替排列組成。每片濾材與相鄰的濾板和濾框，共同組成一個過濾單元。
液體從濾框一側的角孔通道進入濾室，濾板對濾材起支撐作用，液體在壓力作用下經過濾材的吸附、截留後，澄清濾液從濾板一側的角孔通道流出，濾渣留存在濾室中。
不銹鋼材質的板框，具備耐高溫，光滑潔淨，耐用不變型等特點，產品廣泛應用於藥液、酒水、油類、糖漿、明膠、飲料等液體的過濾。

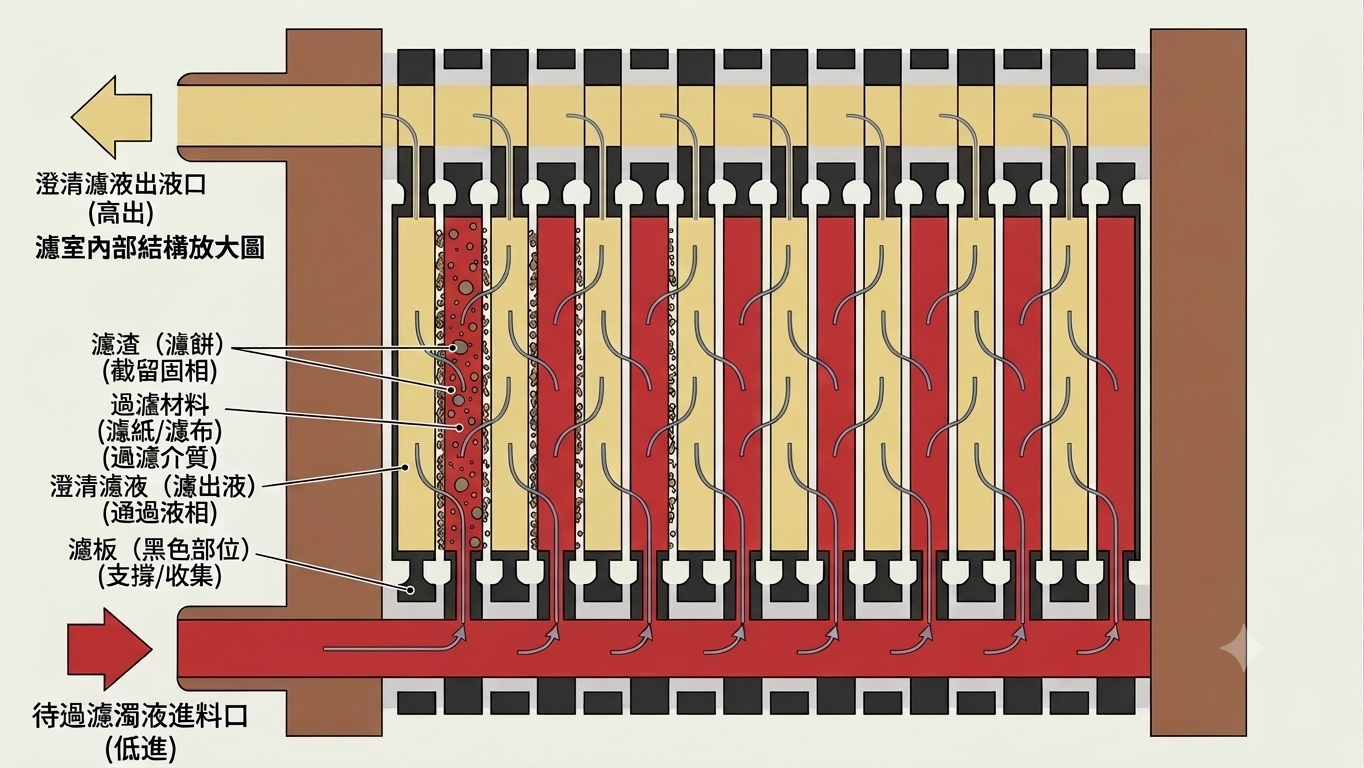

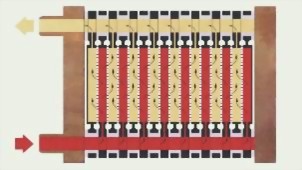

二、過濾原理圖

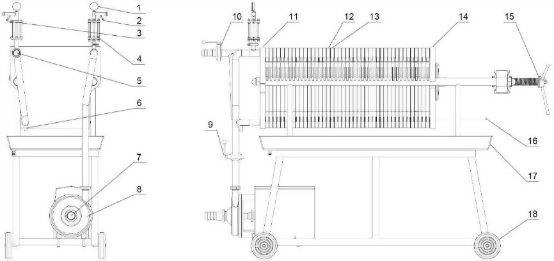

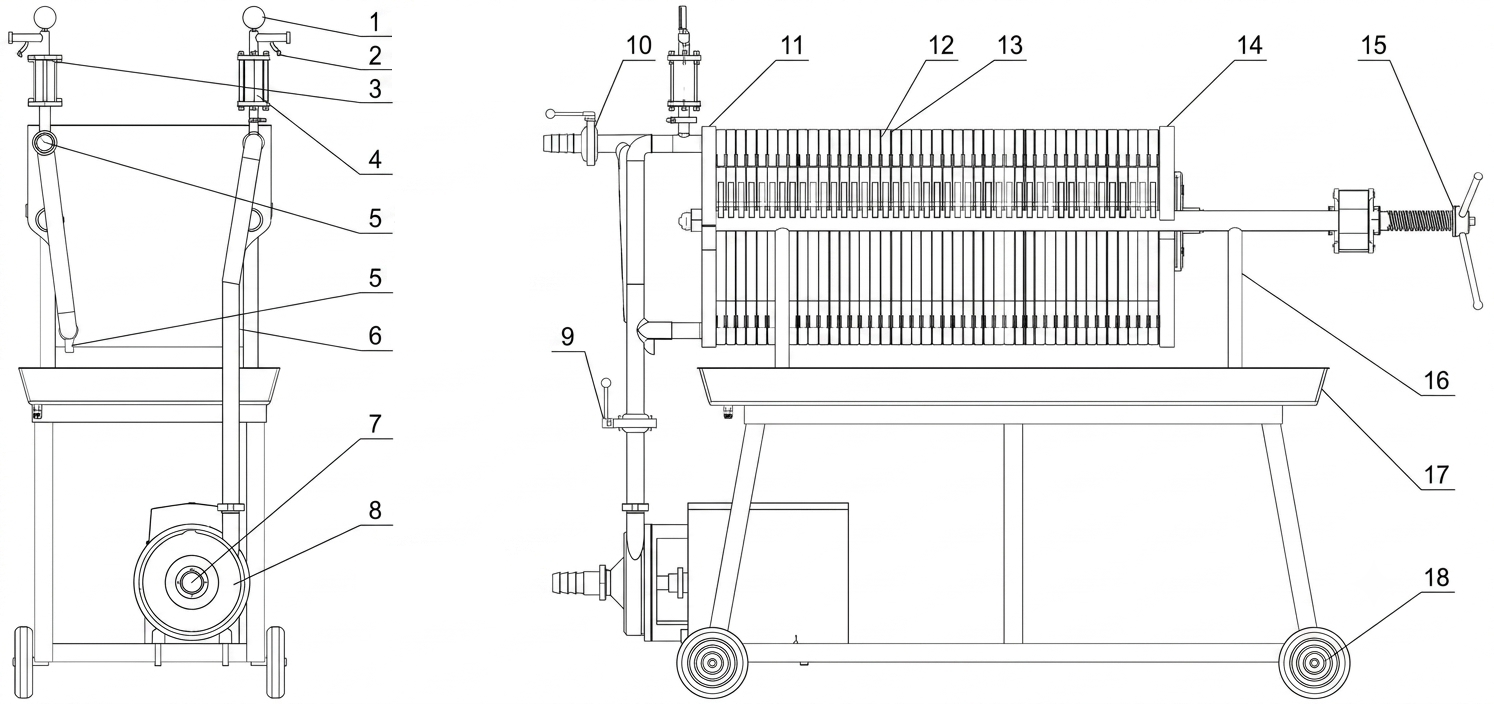

三、設備結構
|
1.壓力錶 |
2.吹氣口 |
3.排氣口 |
4.玻璃視盅 |
5.出液口 |
6.排空閥 |
|
7.進料口 |
8.進料泵(選配) |
9.進口閥門 |
10.出口閥門 |
11.止推板 |
12.濾板 |
|
13.濾框 |
14.壓緊板 |
15.手輪螺杆 |
16.支撐杆 |
17.接液盤 |
18.腳輪 |
|
不銹鋼板框過濾機 |
|
|
板框 |
尺寸：400×400 / 600×600 mm |
|
材質：304 / 316 L不銹鋼 |
|
|
厚度：濾板13 mm，濾框13 mm / 40 mm |
|
|
壓緊裝置 |
手動螺杆壓緊/手動液壓壓緊/自動壓緊 |
|
進料泵 |
衛生泵/自吸泵/齒輪泵/隔膜泵 |
|
管道 |
連接方式：快裝卡箍，進出管徑：Φ 38/38 mm |
|
工作條件 |
使用壓力≦0.4 Mpa，使用溫度≦120℃ |
|
使用濾材 |
適用的濾材類型：過濾紙板、濾紙、PP微孔濾膜、濾布 |
|
安裝的濾材尺寸：400×400 mm / 600×600 mm |
|
|
板框尺寸 (mm) |
板框數量(片) (濾板/濾框) |
過濾面積 (m2) |
濾室容積 (L) |
外型尺寸 (長×寬×高mm) |
|

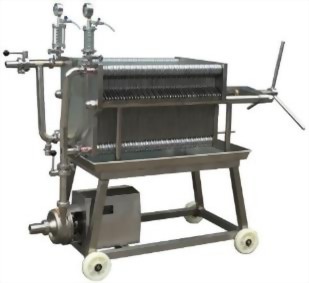

400×400型 |
||||
|
400×400 |
21(10/11) |
3 |
22 |
1350×670×1100 |
|
400×400 |
31(15/16) |
4 |
32 |
1550×670×1100 |
|
400×400 |
45(22/23) |
6 |
46 |
1750×670×1100 |
|
400×400 |
61(30/31) |
8 |
62 |
2100×670×1100 |
|
400×400 |
71(35/36) |
9.5 |
72 |
2300×670×1100 |
|

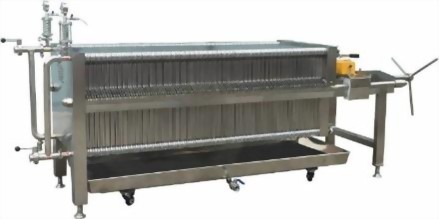

600×600型 |
||||
|
600×600 |
31(15/16) |
10 |
64 |
1800×870×1350 |
|
600×600 |
47(23/24) |
15 |
96 |
2000×870×1350 |
|
600×600 |
61(30/31) |
20 |
124 |
2200×870×1350 |
|
600×600 |
71(35/36) |
23 |
144 |
2350×870×1350 |
|
600×600 |
101(50/51) |
33 |
204 |
2800×870×1350 |
