平板過濾刮刀離心機：自動卸料、低破碎與高潔淨固液分離解決方案

設備簡介

在精細化工、製藥與食品產業中，高價值結晶物料除了要求高效率脫水，也重視晶粒完整性、潔淨度與自動化操作。傳統人工卸料離心機不僅耗費人力，開蓋操作也可能增加污染與工安風險。

勝旺實業平板過濾刮刀離心機，專為高要求固液分離製程設計，採用下部自動刮刀卸料結構，結合PLC控制、變頻驅動與低破碎刮刀技術，實現自動進料、離心脫水、洗滌及卸料流程。設備可依物料特性配置液壓或氣壓刮刀系統，適用於需要高回收率、低晶粒損傷與降低人工操作的現代化產線。

工作原理

本設備採用全封閉、自動化的間歇式操作。完整的運行週期與製程限制如下：

1.濾布準備與轉速控制：在備有濾孔的轉鼓內安置合適目數的濾袋。系統透過變頻器精準控制，自動運轉至加料轉速。

2.中速進料與斜盤均勻分佈：物料由上部進料管注入。經由獨立的斜盤布料裝置，讓高濃度的懸浮液均勻且對稱地四散分佈於轉鼓壁上，最大程度降低因偏心進料引起的機體震動。

3.固液分離(脫水)：液體穿透濾袋與轉鼓壁，匯集在底盤後排出。在初始進料階段，由於濾布尚未建立穩定的濾餅層，流出的液體通常較為混濁。(請注意：初始混濁液體的回流循環設計並非設備的標準配置，若製程需要，需搭配工程評估進行額外設計選配)。當濾袋形成一定厚度的濾餅層後，微小顆粒便被徹底攔截，液體會逐漸澄清。

4.在線洗滌(效果限制說明)：若物料含有酸鹼液或雜質，系統可在高速脫水前導入清水進行洗滌。特別提醒，此洗滌方式是讓清洗水穿透轉鼓壁上的濾餅，無法將已堆積的物料重新攪亂清洗，因此整體的洗滌清洗程度相對有限。

5.高速甩乾：隨後系統切換至高速運轉，強大離心力可進行高效脫水。固體含水率最低可能降至40%左右，但最終的含水率表現主要依據物料本身的物理特性、粒徑與結晶狀態而定。

6.低速刮刀下部卸料：轉鼓降至低速運作。系統採用特殊的「三階段窄刮刀」進行封閉式下部排料，將刮刀負荷降到最低。刮刀機構可採氣壓或液壓驅動，切入濾餅將固體從底部卸料口自動排出，確保晶粒破碎率極低。

由於刮刀卸料的成敗高度取決於物料脫水後的物理狀態，整理物料評估指標，供您在設備選型時快速對照：

評估結果	固相脫水後型態	物料物理特性	圖片

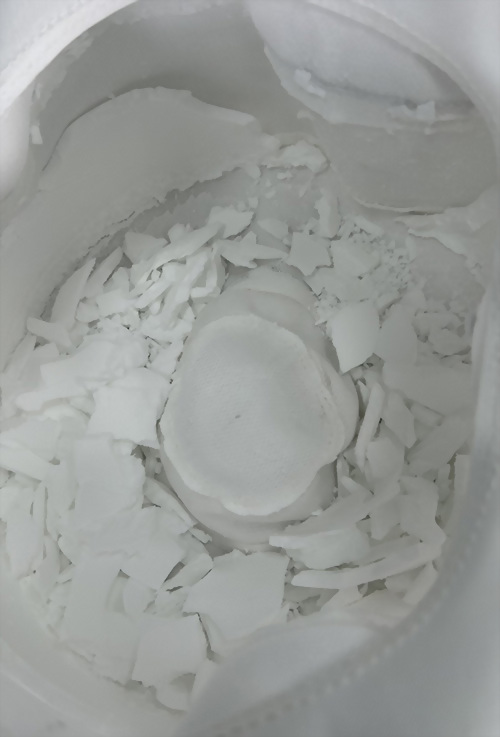

最適合刮刀卸料	乾爽粉塊狀 沙粒狀	1.結構緊實、含水率低、對濾布具備良好的壁面剝離性。 2.濾餅厚度需達 5 公分以上，方能提供刮刀足夠的切削推進深度與高效率卸料。	化妝品原料

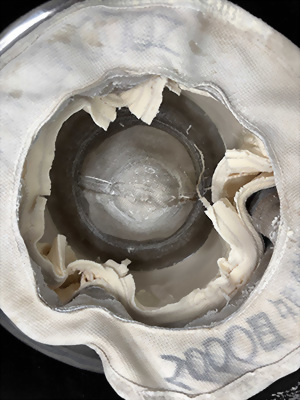

需重新評估/不適合	黏土(團)狀 極易回濕液化 膠膏狀物	1. 「黏團狀」物料未必會封死濾布（透水性可能正常），但因具備極強的黏彈性與拉伸韌性，刮刀切入時會產生打滑、拉膠、黏附刀面或整團拉扯無法剝離卸料。 2. 膏狀/細粉物料則易堵塞濾布孔隙致使無法續透。	乳膠

7.清洗與保養：卸料完成後，系統進行機腔沖洗，減少殘留髒污，準備進行下一批次分離。

適用產業與物料

平板過濾刮刀離心機廣泛應用於現代化大生產，將高難度的物料固液分離與洗滌製程化繁為簡：

精細化工與結晶工業：特別適用於化工防爆區的粉體、活性碳脫水、石膏、硫胺、芒硝、硫酸鐵、硫酸銅、硫酸鎳、氯化鉀、醋酸、硼砂、蘇打、橡膠添加劑、染料、樹脂、塑膠原料等結晶物與化學添加劑的自動化洗滌與快速脫水。

醫藥製藥與生物化學：用於抗生素、維生素、中草藥提取物、各式藥劑與除草劑、驅蟲劑等高純度藥用結晶的無菌級分離。

食品添加與製糖工業：適用於食鹽、味精、澱粉製糖、食品添加劑等高純度懸浮液的自動卸料固液分離。

輕工與礦粉脫水：適用於肥皂、油脂、纖維狀物料，以及銅、鋅、鋁等金屬與非金屬礦粉在自動化產線中的快速甩乾。

機械結構：為了現場維護而設計的細節

一般廠房業主最怕自動化設備結構複雜難以維修、運轉震動大。這台設備在結構上做了針對性的改良：

• 平板式機座與液態阻尼減震器：機座與機殼採一體化焊接，大幅降低設備重心，運行平穩。搭配四點支撐的無基礎安裝結構及進口高精度液態阻尼減震器，能吃掉大部分高速運轉時的不平衡震動，基礎安裝空間小，檢修更為方便。

• 直聯防爆馬達與彈性驅動選擇：馬達直接安裝於機器底部，消除了傳統皮帶傳動可能帶來的摩擦粉塵，更顯著縮減佔地面積。所有緊固件與轉鼓全採用不鏽鋼(SUS304/SUS316)拋光處理，無外露鑄鐵，表面狀態符合GMP規範。上蓋設計成大翻蓋結構，讓濾布安裝與內部檢修變得非常輕便。

顧問選配：驅動形式、安全保護與特殊製程的配套

為了因應強腐蝕、易燃易爆以及不同物料硬度等嚴苛工業製程，本設備提供以下關鍵防護與驅動選配：

• 刮刀驅動系統(液壓vs氣壓)：本設備的刮刀系統可依照客戶的實際需求與預算彈性配置。現場通常強烈建議選配「液壓（壓油）動作系統」，因為液壓出力大且極為平穩，面對較硬或厚實的濾餅時，刮刀推進更具深度與穩定性；若產線對防漏油有絕對嚴格的潔淨度要求（如特定醫藥級製程），則可選擇氣壓配置。

• 特殊防腐與耐酸鹼（四氟ECTFE噴塗）：根據分離物料的防腐要求，設備主體可客製化升級 SUS316、SUS321或鈦材。針對高濃度強酸、強鹼等極端腐蝕性化學品，提供與物料接觸部分的表面噴塗四氟（Halar ECTFE），完美阻絕化學侵蝕，發揮如不沾鍋般的防黏抗貼附效果。

• 氣體反沖與氣體輔助刮刀：此功能非設備標配。在卸料階段可加選此裝置，導入高壓氣流輔助刮刀，使轉鼓內殘餘的濾餅量降到最低，確保濾布通量快速再生，延長濾袋壽命。

• 初始混濁液回流設計：因應對澄清度有極嚴苛要求的製程，可選配規劃加裝閥門與自動切換管路，將初始未建立濾餅層時的混濁液體引導回流、重新進料。

• 工廠安全防爆與氮氣保護：提供符合區域防爆環境之防爆電控箱。針對台灣本地法規認證，我們可協助進行勞安 ITRI / TS 標章的規格評估與配置調整。選配的氮氣保護系統可使內腔維持密閉，適合易燃、易爆及有毒現場場合。

• 安全保護連鎖系統：配置過震動保護裝置、開蓋保護互鎖感應開關、過流保護、溫控保護、料層保護、刮刀行程保護等一系列電器連鎖保護，使機器在使用過程中處於絕對安全狀態。

平板過濾刮刀離心機 FAQ

Q1：平板過濾刮刀離心機適合哪些物料？

A1：適合需要自動卸料、高乾燥度及低破碎的結晶物、粉體與顆粒物料，例如化工結晶、食品添加物、藥品原料及活性碳等。是否適用仍需依物料粒徑、黏性與脫水需求評估。

Q2：刮刀卸料會造成晶粒破碎嗎？

A2：設備採用低速刮刀卸料設計，透過窄刮刀分段切削濾餅，可降低晶粒受力與破碎風險，適合重視晶體完整性的製程。

Q3：液壓刮刀與氣壓刮刀有什麼差異？

A3：液壓刮刀出力較強且動作穩定，適合高密度或較硬濾餅；氣壓刮刀具備無油污染優勢，適合高潔淨要求製程，需依物料需求選擇。

Q4：如何確認物料適合使用刮刀離心機？

A4：現場無刮刀離心機實機測試，會先利用平板過濾離心機進行「刮刀可行性預判」。透過實際分離測試，評估濾餅乾鬆度、剝離性、回濕性與破碎狀態。乾爽粉塊或沙粒狀濾餅較適合刮刀卸料；若呈黏土狀、易回濕液化，則需重新評估。測試同時觀察晶粒完整度，確認低速刮料時是否能降低破碎風險。

Q5：平板過濾刮刀離心機與人工卸料型有何不同？

A5：最大差異在卸料方式。刮刀型可自動完成固體排出，降低人工操作與污染風險，更適合需要連續批次生產及高潔淨要求的製程。

如果您對平板過濾刮刀離心機的操作細節或技術限制有更多疑問，歡迎參考平板系列離心機常見問題集。

下一步：拒減盲買，用數據說話

分離設備的選型，最忌諱看著規格表憑空想像。為了避免設備買回去不符合現場分離狀況，勝旺提供最踏實的驗證流程：

物料訊息表：告訴我們您的原料成分，讓業務顧問為您做初步的性質比對。

預約現場實機測試：我們現場備有平板過濾測試機。即便沒有刮刀機台，我們一樣能透過實體平板機進行帶料實測，為您精準觀測脫水後的含水率，並現場評估濾餅的「粉塊度與剝離性」，百分之百確認刮刀可行性與適合的驅動配置後再談採購！
