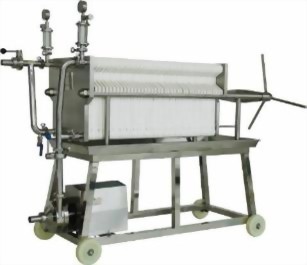

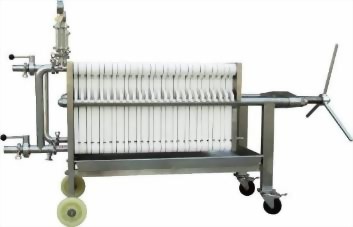

聚丙烯板框過濾機
一、設備介紹
聚丙烯板框過濾機，整機的過濾部分可全部由濾板組成（紙板過濾機），也可由濾板和濾框交替排列組成。每片濾材與相鄰的濾板和濾框，共同組成一個過濾單元。
濾板表面凸點式的濾材支撐結構，能在過濾中有效支撐濾材，利於液體流通，濾板清洗。
聚丙烯材質的板框，具備耐酸堿腐蝕，材質潔淨，輕便耐用等特點，產品廣泛應用於製藥、酒水、飲料、化工等領域的常溫過濾。
二、過濾原理圖
三、設備結構
|
1.壓力錶 |
2.吹氣口 |
3.排氣口 |
4.玻璃視盅 |
5.出液口 |
6.排空閥 |
|
7.進料口 |
8.進料泵(選配) |
9.進口閥門 |
10.出口閥門 |
11.止推板 |
12.濾板 |
|
13.濾框 |
14.壓緊板 |
15.手輪螺杆 |
16.支撐杆 |
17.接液盤 |
18.腳輪 |
|
聚丙烯板框過濾機 |
|
|
板框 |
尺寸：400×400mm |
|
材質：聚丙烯 |
|
|
厚度：濾板21 mm，濾框38mm |
|
|
壓緊裝置 |
手動螺杆壓緊/手動液壓壓緊/自動壓緊 |
|
進料泵 |
衛生泵/自吸泵/齒輪泵/隔膜泵 |
|
管道 |
連接方式：快裝卡箍，進出管徑：Φ 38/38 mm |
|
工作條件 |
使用壓力≦0.4 Mpa，使用溫度≦70℃ |
|
使用濾材 |
適用的濾材類型：過濾紙板、濾紙、PP微孔濾膜、濾布 |
|
安裝的濾材尺寸：400×400 mm |
|
|
板框尺寸 (mm) |
板框數量(片) (濾板/濾框) |
過濾面積 (m2) |
濾室容積 (L) |
外型尺寸 (長×寬×高mm) |
|
400×400型 |
||||
|
400×400 |
20(10/10) |
3 |
50 |
1750×670×1100 |
|
400×400 |
30(15/15) |
4 |
75 |
210×670×1100 |
|
400×400 |
44(22/22) |
6 |
110 |
2500×670×1100 |
|
400×400 |
60(30/30) |
8 |
150 |
2850×670×1100 |
|
400×400 |
70(35/35) |
9.5 |
175 |
3100×670×1100 |
